Placa de baza

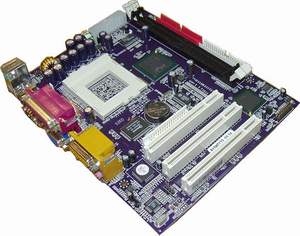

Placa de baza ( motherboard/ main board/ system board) reprezinta osatura intregului PC.

Placa de baza prezinta urmatoarele functii:

·        Organizare: modul in care este poiectata dicteaza modul in care va fi organizat intregul calculator.

Placa de baza este factorul determinant pentru performanta PC –ului si aceasta din urmatoarele cauze: determina tipul procesorului, memoria, magistrarele, viteza interfetei HDD-ului.

·        Control: placa de baza contine cipset-ul si  componenta BIOS a sistemului de operare ambele controland fluxul de date din calculator

·        Comunicare: toate schimburile de date dintre unitatea centrala si periferice, dintre PC-ul personal si alte PC-uri sunt realizate prin intermediul placii de baza

·        Suport al procesorului: pe placa de baza se monteaza procesorul prin intermediul unui soclu, tipul procesorului fiind determinat de placa de baza

·        Suport al perifericelor: placa de baza determina, in mare parte, tipurile de periferice.

·        Upgradabilitatea: modul de organizare al placii de baza determina ce upgraduri ulterioare vor fi posibile

Componentele placii de baza:

·        Interfata procesorului – un soclu prin care procesorul  se monteaza pe placa de baza. Acest soclu poate fi reprezentat de un slot sau de socket. Soclul se caracterizeaza prin numarul de pini, tensiunea de alimentare si tipul de pocesor pe care il suporta.

·        Cipsetul – asigura buna colucrare dintre componentele sistemului. Acesta prezinta doua componete:

-         Northbridge, care asigura trei functii: controlul procesoruluii, controlul memorie si controlul palcii AGP ( Accelerated Graphic Port). El asigura de asemenea legatura dintre aceste trei componete prin intermediul a trei magistrale (bus-uri): bus-ul procesorului (Front Size Bus), bus-ul memorie, bus-ul AGP

-         Southbridge, care asigura controlul I/O (input/output).

•  Soclurile de memorie RAM

•  Memoria CMOS – memorie nevolatila, are rol de a stoca setarile BIOS-ului

•  Magistralele externe

•  Conectorul la interfata HDD si conectorul la interfata FDD

•  Porturile de comunicatie

•  Ceasul sistem – este reprezentat de un cip de cuart care emite impuslsuri regulate cand este bombardat cu sarcini electrice

•  Sursa de alimentare – asigura convertirea tensiunii alternative a curentului electric in tensiune continua

•  Jumperii pnetru efectuarea reglajelor
